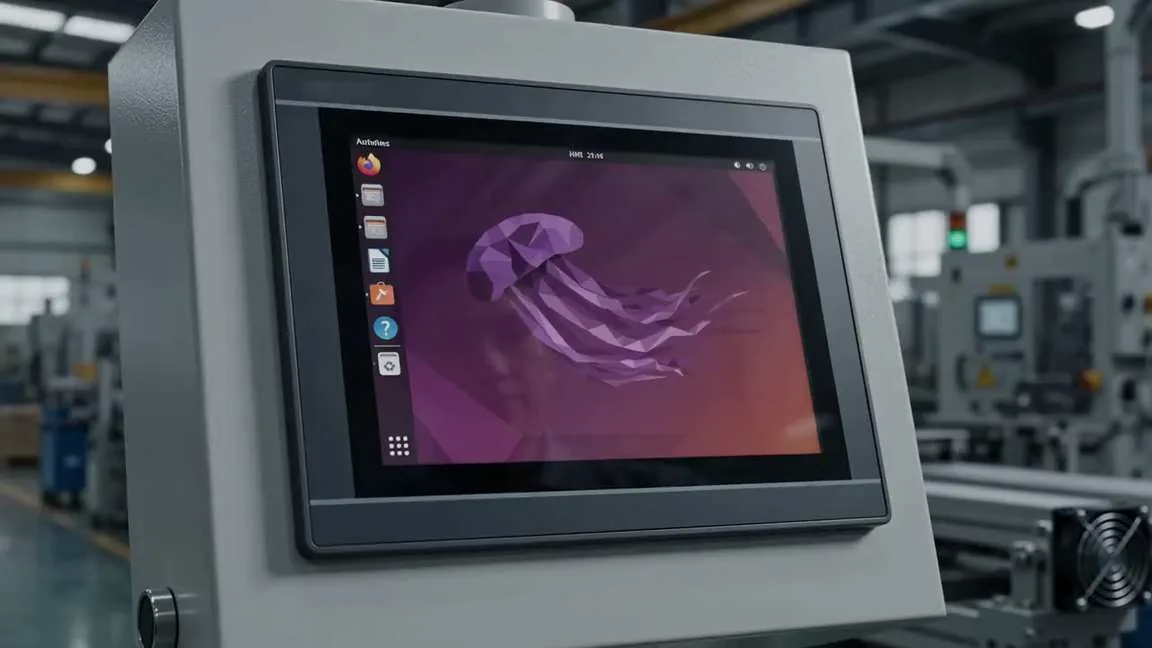

IHM Ztex Painel de Operador Industrial Touch
Interface Homem-Máquina com computador de painel (Panel PC) industrial fanless, touchscreen capacitivo, IP65 frontal e montagem flexível (VESA, painel ou parede). Quatro tamanhos para monitorar e controlar máquinas e processos: CNC, integração com CLP, supervisórios SCADA, MES e OEE, autoatendimento e linha de produção.

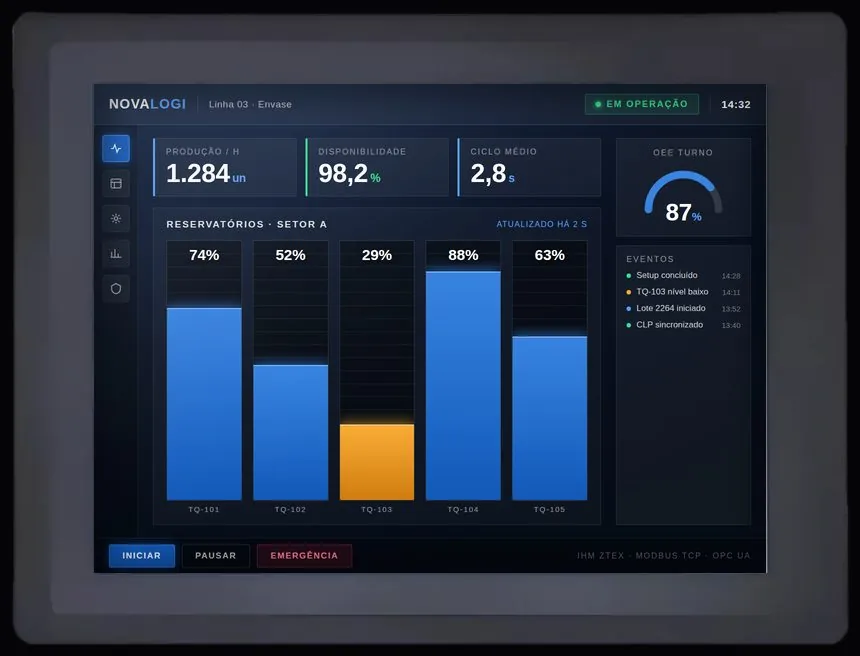

Roda o supervisório que você já usa
O Ztex é um PC industrial completo, não um terminal fechado. Windows IoT, Linux ou Android saem de fábrica e o seu SCADA, o seu MES ou a sua aplicação web sobem direto, sem runtime proprietário e sem reescrever nada.
- Windows 10 / 11 IoT Enterprise, Ubuntu, Debian ou Android
- Elipse, Indusoft, Ignition, WinCC, Node-RED ou navegador em modo kiosk
- Modbus TCP e RTU, OPC UA e MQTT direto pelas portas seriais e Ethernet
- Acesso remoto, atualização em massa e bloqueio da área de trabalho

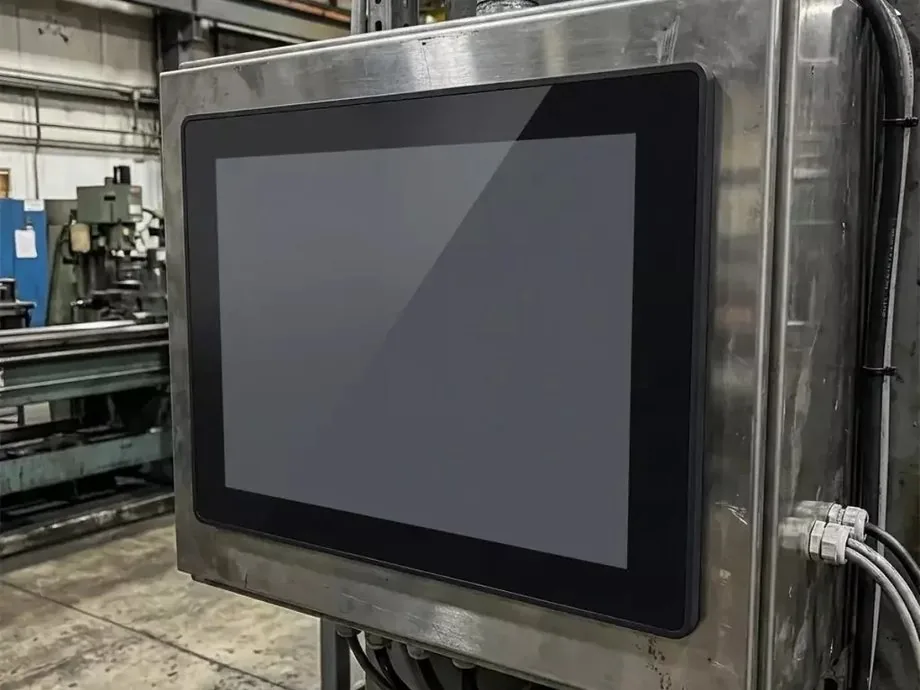

Feito para o chão de fábrica
Moldura frontal em alumínio, vidro temperado antirrisco e proteção IP65 na face. Opera sem ventoinha (sem filtro, sem manutenção), resistindo a poeira, vibração e temperaturas extremas em operação contínua.
Operação contínua 24/7
Conecta com tudo na planta

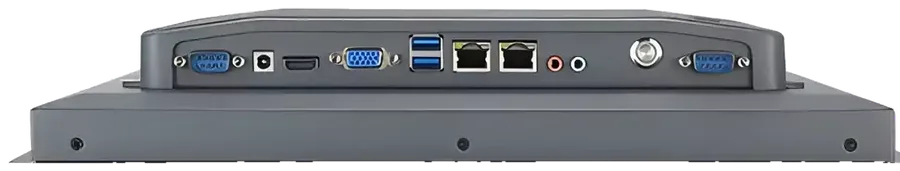

Portas seriais, rede Gigabit e USB para integrar CLPs, sensores, leitores, impressoras e o seu ERP ou supervisório.
Refrigeração 100% passiva

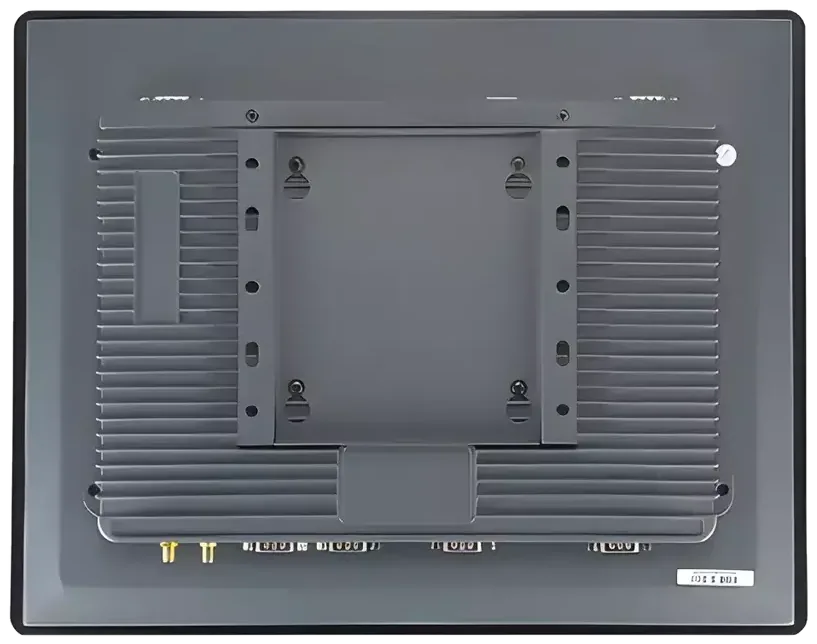

Dissipador de calor em alumínio que resfria o sistema sem ventoinha e sem filtros. Menos manutenção, menos pontos de falha e nada de poeira entrando no equipamento. Suporte VESA integrado direto na traseira.
- Dissipador passivo, operação silenciosa e contínua
- Sem ventoinha e sem filtro, menos manutenção
- Suporte VESA 75×75 e 100×100 integrado
- Touch capacitivo PCAP multitoque com vidro temperado
Uma plataforma, muitas aplicações
Do supervisório da linha ao totem de autoatendimento, o mesmo hardware industrial atende cenários diferentes apenas trocando o tamanho e o software.
O Novalogi IHM Ztex é um PC industrial fanless com touchscreen capacitivo, disponível em 10,1″, 12,1″, 15,6″ e 21,5″. Processadores Intel (Celeron a Core i7), Windows IoT, Linux ou Android, proteção IP65 frontal e montagem VESA, painel ou parede. Pensado para CNC, automação, supervisórios, autoatendimento e digital signage em operação contínua.
Sistema
| Processador | Intel Celeron J6412 (Elkhart Lake) até Intel Core i3 / i5 / i7, conforme modelo. Opção ARM Cortex. |
|---|---|
| Memória RAM | 4 GB, 8 GB ou 16 GB DDR4 (SO-DIMM) |
| Armazenamento | SSD de 64 GB a 1 TB (mSATA, M.2 ou 2,5″) |
| Refrigeração | Fanless (passiva, sem ventoinha e sem filtros) |
| Sistema operacional | Windows 10 IoT, Windows 11 IoT, Linux ou Android |
Display
| Tamanhos | 10,1″, 12,1″, 15,6″ e 21,5″ |
|---|---|
| Tecnologia | IPS LCD com backlight LED |
| Resolução | 1280×800 (10,1″), 1024×768 (12,1″), 1920×1080 Full HD (15,6″ e 21,5″) |
| Brilho | 250 a 400 cd/m² (opção alto brilho 1000 nits) |
| Touchscreen | Capacitivo projetado (PCAP) multitoque. Opção resistivo |
| Vidro | Temperado antirrisco, operação com luva (modelo resistivo) |
Conectividade e Interfaces
| Ethernet | 1 ou 2 portas Gigabit RJ45 (10/100/1000) |
|---|---|
| Serial | RS232 e RS485 (COM industrial) |
| USB | USB 3.0, USB 2.0 e USB Type-C |
| Vídeo | Saída HDMI e VGA (segundo monitor) |
| Sem fio | Wi-Fi dual-band 2,4 e 5 GHz, Bluetooth. 4G/LTE com SIM opcional |
| Áudio | Alto-falante interno, line-out e mic-in |
Montagem
| VESA | 75×75 mm e 100×100 mm |
|---|---|
| Opções | Embutir em painel (panel mount), parede, bancada e pedestal |
| Moldura | Frontal em alumínio, IP65 na face |
Alimentação
| Entrada | 12V / 24V DC (faixa ampla 9 a 36V conforme modelo) |
|---|---|
| Fonte | Adaptador AC/DC incluso (opção de bornes industriais) |
| Consumo típico | 15 a 45 W conforme tamanho e processador |
Robustez Industrial
| Proteção frontal | IP65 (poeira e respingos) |
|---|---|
| Temperatura de operação | -20°C a +60°C |
| Umidade | 10 a 90% sem condensação |
| Operação | Contínua 24/7, resistente a vibração e poeira |
Dimensões (referência por tamanho)
| 10,1″ | 271 × 188 × 42 mm (aprox.) |
|---|---|
| 12,1″ | 310 × 240 × 45 mm (aprox.) |
| 15,6″ | 397 × 248 × 48 mm (aprox.) |
| 21,5″ | 528 × 322 × 52 mm (aprox.) |
Certificações
| Normas | CE, FCC, RoHS |
|---|
Conteúdo da Caixa
| Inclui | Painel IHM Ztex, adaptador de energia, kit de fixação, guia rápido e certificado de garantia |
|---|
Compatível com Windows 10/11 IoT, distribuições Linux e Android. Roda supervisórios, SCADA, navegador em modo kiosk, ERP e aplicações .NET, Java e web.
Plataformas
Integração
Suporte técnico nacional especializado, peças originais em estoque e equipe dedicada a deploy, configuração e integração.
Acessórios opcionais
Pronto para padronizar
suas interfaces?
Cotação, amostra e configuração sob medida para o seu projeto. Fale com um especialista Novalogi.
